作業(yè)條件

施工環(huán)境溫度以5—25℃為宜，相對濕度不大于80%，玻璃鋼施工前嚴(yán)格檢查地面基礎(chǔ)是否平整，在地面不完全干透的情況下不能進(jìn)行施工由于施工環(huán)竟在地下室所以必要時設(shè)有通風(fēng)及低壓照明設(shè)施。

基層表面要求

混凝土表面應(yīng)堅固、密實、平整，不應(yīng)有起砂、起殼、裂紋等現(xiàn)象。水池內(nèi)壁等基礎(chǔ)采用混凝土一次抹好，陰陽角應(yīng)做成斜角或圓角，以達(dá)到方便施工的目的。

工藝操作

1、配制耐環(huán)氧樹脂的容器應(yīng)保持清潔、干燥、無油污。

2、配制膠料時，每次配制量應(yīng)根據(jù)工程量及操作人數(shù)而定，隨用隨配。

3、環(huán)氧樹脂由酒精和T31配制達(dá)到固化程度，程序如下：在容器中取定量的環(huán)氧樹脂，然后加入T31固化劑充分?jǐn)嚢杈鶆颍浜煤笤?0分鐘內(nèi)用完。

4、涂刷玻璃布層數(shù)為三遍，一道涂刷完畢進(jìn)行二遍工序，依次施工到面涂完畢。在確定面涂完全固化的情況下即可使用。

質(zhì)量要求

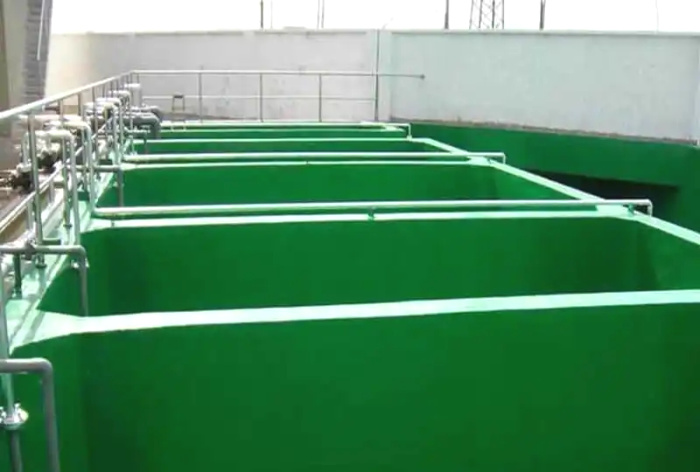

1、環(huán)氧防腐施工完畢后表面色澤均勻無漏涂氣泡等現(xiàn)象出現(xiàn)。

2、耐腐蝕層表面光滑平整，增強層的凹凸部分高差不得超過壁厚的20%。

成品保護

1、不允許在防腐層上進(jìn)行強度檢查，以免測試的小孔給成品帶來不利影響。但可將具有酸堿物質(zhì)滴灑在表面進(jìn)行防腐性能測試。

2、嚴(yán)防焊接火花掉在成品表面，如有接觸時必須設(shè)襯板或鐵板做為防護。
